Diagrama de colaboración
El diagrama de colaboración es un tipo de diagrama de interacción cuyo objetivo es describir el comportamiento dinámico del sistema de información mostrando cómo interactúan los objetos entre sí, es decir, con qué otros objetos tiene vínculos o intercambia mensajes un determinado objeto.
Notación
Objeto
Un objeto se representa con un rectángulo dentro del que se incluye el nombre del objeto y, si se desea, el nombre de la clase, separando ambos por dos puntos.
Vínculo
En el diagrama, un vínculo se representa como una línea continua que une ambos objetos y que puede tener uno o varios mensajes asociados en ambas direcciones. Como un vínculo instancia una relación de asociación entre clases, también se puede indicar la navegabilidad del mismo mediante una flecha.
Mensaje
Un mensaje se representa con una pequeña flecha colocada junto a la línea del vínculo al que está asociado. La dirección de la flecha va del objeto emisor del mensaje al receptor del mismo. Junto a ella, se coloca el nombre del mensaje y sus argumentos.
Diagrama de Componentes
El diagrama de componentes proporciona una visión física de la construcción del sistema de información. Muestra la organización de los componentes software, sus interfaces y las dependencias entre ellos.
Componente
Un componente se representa como un rectángulo, con dos pequeños rectángulos superpuestos perpendicularmente en el lado izquierdo.
Para distinguir distintos tipos de componentes se les puede asignar un estereotipo, cuyo nombre estará dentro del símbolo:
<< ... >>
Interfaz
Se representa como un pequeño círculo situado junto al componente que lo implementa y unido a él por una línea continua. La interfaz puede tener un nombre que se escribe junto al círculo. Un componente puede proporcionar más de una interfaz.
Paquete
Un paquete se representa con un icono de carpeta (ver Diagrama de Paquetes).
Relación de dependencia
Una relación de dependencia se representa mediante una línea discontinua con una flecha que apunta al componente o interfaz que provee del servicio o facilidad al otro. La relación puede tener un estereotipo que se coloca junto a la línea, entre el símbolo:
<<...>>
Diagrama de Distribución
En el diagrama de distribución es donde representamos la estructura de hardware donde estará nuestro sistema o software, para ello cada componente lo podemos representar como nodos, el nodo es cualquier elemento que sea un recurso de hardware, es decir, es nuestra denominación genérica para nuestros equipos.
Dentro de la clasificación de los nodos tenemos que hay el nodo que puede ejecutar o procesar y el nodo que no ejecuta ni procesa, estos últimos pueden ser los dispositivos de salida como impresoras o monitores, es decir, los que están en contacto con el exterior.
Para representar al nodo utilizaremos la figura del cubo, dentro de nuestro cubo podemos escribir la información correspondiente al nodo, por ejemplo su nombre, veamos a continuación un nodo básico:
Ahora si necesitamos indicar información adicional de nuestro nodo, por ejemplo si pertenece a un paquete o tal vez los componentes que posee, podemos dividir el cubo en diferentes secciones donde iremos agregando la información representada en texto, veamos en el siguiente ejemplo a que nos referimos:
Paquetes en UML
Un paquete es un mecanismo de propósito general para organizar elementos en grupos. Los paquetes nos ayudan a organizar los elementos en los modelos con el fin de comprenderlos más fácilmente. Los paquetes también permiten controlar el acceso a sus contenidos para controlar las líneas de separación de la arquitectura del sistema. UML proporciona una representación gráfica de los paquetes, como se muestra en la figura esta notación permite visualizar grupos de elementos que se pueden manipular como un todo y en una forma que permite controlar la visibilidad y el acceso a elementos individuales. (Gp:) Sensor de fusión (Gp:) nombre PAQUETES EN UML
Cada paquete ha de tener un nombre que lo distingue de otros paquetes. Un nombre es una cadena de texto. El nombre solo se denomina nombre simple; un nombre de camino consta del nombre del paquete precedido por el nombre del paquete en el que se encuentra, si es el caso. Un paquete se dibuja normalmente mostrando sólo su nombre, como se muestra en la figura. Al igual que con las clases, se pueden dibujar paquetes adornados con valores etiquetados o con apartados adicionales para mostrar sus detalles. (Gp:) + FormularioDePedido + FormularioDeSeguimiento - Pedido (Gp:) Cliente (Gp:) Sensores::Visión (versión = 2.24) (Gp:) Reglas de negocio Nombre del Paquete contenedor Nombre del Paquete NOMBRES.

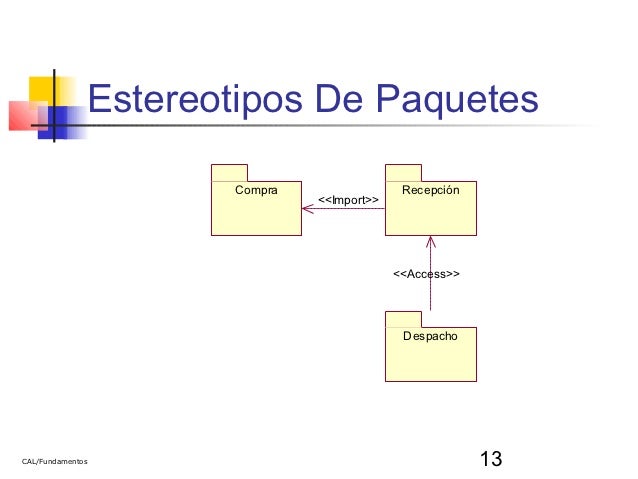

Estereotipo (UML)
Si bien UML es un lenguaje apropiado para el modelado de sistemas de software, es indudable que estos sistemas van a contener tantas particularidades que ningún formalismo o lenguaje, va a poder describirlos todos a la vez. Es por esto que parte de la especificación del UML se dedica a definir mecanismos de extensión con miras a incrementar el campo de aplicación del lenguaje.
Uno de estos mecanismos de extensión, quizás el más usado, son los llamados estereotipos; pequeñas etiquetas que aplicadas a los elementos o relaciones de un diagrama indican significado adicional. Es decir, que por medio de los estereotipos vamos a poder aplicar las herramientas UML a nuevas áreas de modelado, presuponiendo que estas áreas trabajan con los conceptos básicos del lenguaje y requieren solo de expresar las ideas propias del sector.
La definición de un estereotipo es muy simple, basta con una tabla como la siguiente:
Nombre: include
Aplica a: dependencias entre casos de uso
Significado: El caso de uso base refiere al caso de uso incluido como parte de su flujo de eventos.
Notas
Una nota sirve para añadir cualquier tipo de comentario a un diagrama o a un elemento de un diagrama. Es un modo de indicar información en un formato libre, cuando la notación del diagrama en cuestión, nos permite expresar dicha información de manera adecuada. Una nota se representa como un rectángulo con una esquina doblada con texto en su interior. Puede aparecer en un diagrama tanto solo como unido a un elemento por medio de una línea discontinua. Puede contener restricciones, comentarios, el cuerpo de un procedimiento, etc
